用途：

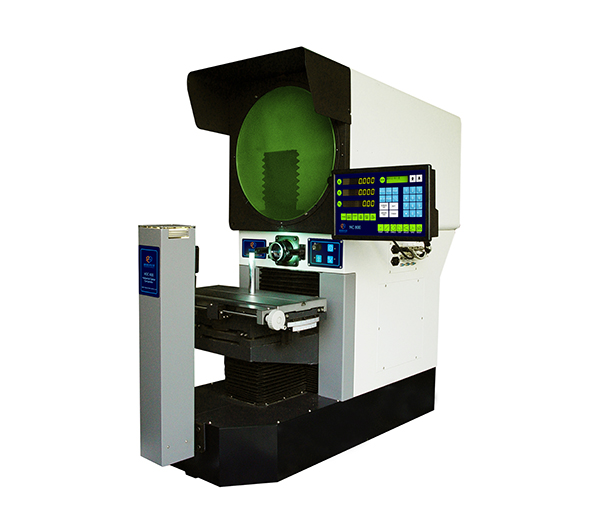

　　HOC400臥式投影儀是集光、機、電、軟件于一體的精密高效能光學計量儀器。被測工件可水平放置于工作臺上，已廣泛應用于機械、模具、工具、儀錶、電子、輕工等行業，是檢測各種形狀復雜工件的輪廓尺寸和表面形狀不可或缺的影像測量儀器，例如：樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等各種工具、刀具和零件。
HOC400通過在投影屏幕上產生極清晰的超高分辨率圖像，可以自動將工件與其CAD數據進行比較，并獲得準確且可重復的OK / NG結果

     特征：

　　配置測量表（包括置零，ABS/INC坐標切換功能），可輕松實現無誤差測量。

　　可選的光學邊緣尋遍器消除了可能與視覺對準有關的人為錯誤，確保快速，準確和一致的測量，無論操作員的技能如何。
　　

型號		HOC400
X、Z軸行程		250*150
Y軸行程		100
擺動范圍		±15°
X、Y軸分辨率 (μm)		0.5
長度標準		光柵位移傳感器
測量表		可執行點、線、距離、角度測量； 具有坐標擺正、坐標旋轉功能； RS-232C數據輸出
精度 (μm)		2.5+L/150 L=被測工件長度，單位：mm
投影屏	尺寸 (mm)	Ф412，使用范圍>Ф400（蝕刻有米字線）
	旋轉范圍	0~360°
	旋轉分辨率	1' 或 0.01°
光源	反射照明	21V/150W鹵素?zé)襞?/td>
	透射照明	24V/150W鹵素?zé)襞?/td>
物鏡	放大倍數	5X		10X		20X		50X		100X
	物方視場	Ф80		Ф40		Ф20		Ф8		Ф4
	工作距離	93.7		103.9		95.1		65.7		35.0
	測量最大高度	180		240		240		240		240
冷卻方式		軸流風機，強制制冷
電源		AC100~240V 50/60Hz
